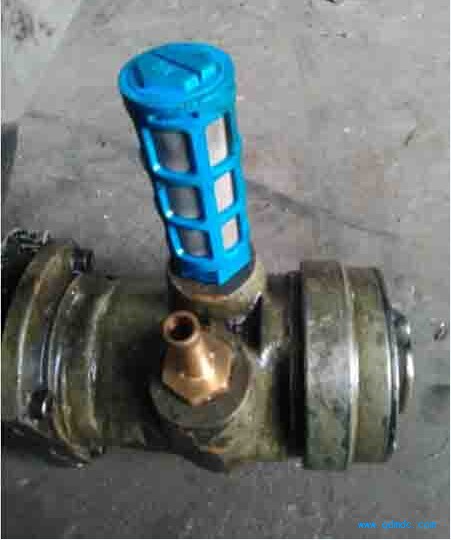

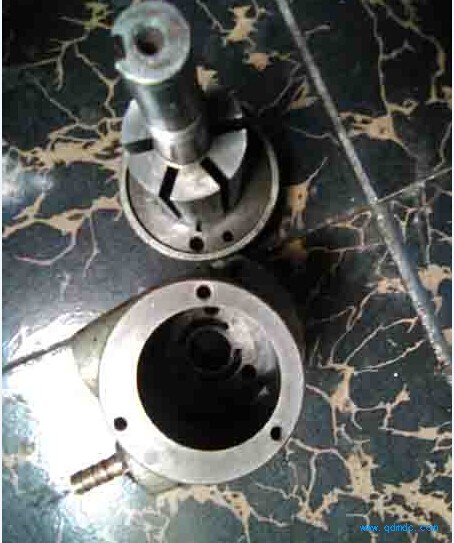

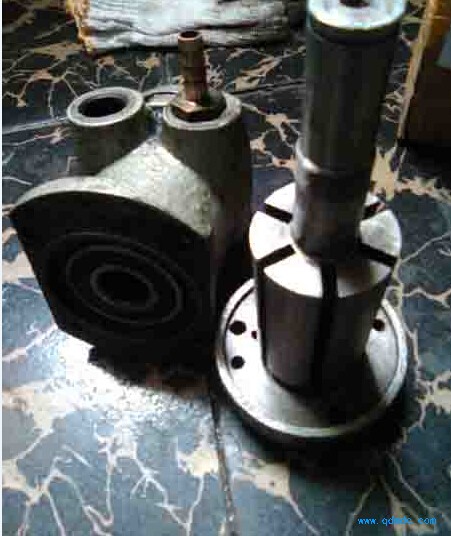

叶片式气动马达结构拆解图

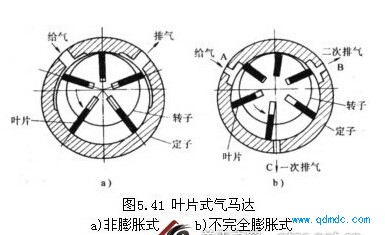

如图所示为叶片式气动马达结构原理图。主要由定子、转子、叶片及壳体构成。在定子上有进一排气用的配气槽孔。转子上铣有长槽。槽内装有叶片。定子两端盖有密封盖。转子与定子偏心安装。这样，沿径向滑动的叶片与壳体内腔构成气动马达工作腔室。
气动马达工作原理同液压马达相似。压缩空气从输人口A进入。作用在工作室两侧的叶片上。由于转子偏心安装，气压作用在两侧叶片上产生的转矩差，使转子按逆时针方向旋转。当偏心转子转动时，工作室容积发生变化，在相邻工作室的叶片上产生压力差，利用该压力差推动转子转动。作功后的气体从输出口排出。若改变压缩空气输入方向，即可改变转子的转向。
图a所示叶片式气动马达采用了不使压缩空气膨胀的结构形式，即非膨胀式，工作原理如上所述。图b所示叶片式气动马达采用了保持压缩空气膨胀行程的结构形式。当转子转到排气口C位置时，工作室内的压缩空气进行一次排气，随后其余压缩空气继续膨胀直至转子转到输出口B位置进行二次排气。气动马达采用这种结构能有效地利用部分压缩空气膨胀时的能量，提高输出功率。非膨胀式气动马达与膨胀式气马达相比，其耗气量大，效率低；单位容积的输出功率大，体积小，重量轻。
