叶片气动马达结构图

叶片气动马达是一种连续旋转运动的气动执行元件,是一种把压缩空气的压力能转换成回转机械能的能量转换装置,它输出转矩,驱动执行机构作旋转运动。

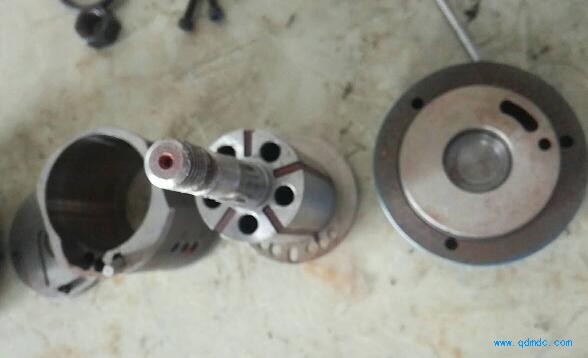

叶片气动马达结构图

气动马达工作原理同液压马达相似。作用在工作室两侧的叶片上。由于转子偏心安装,气压作用在两侧叶片上产生的转矩差,使转子按逆时针方向旋转。当偏心转子转动时,工作室容积发生变化,在相邻工作室的叶片上产生压力差,利用该压力差推动转子转动。作功后的气体从输出口排出。若改变压缩空气输入方向,即可改变转子的转向。这就是非膨胀式的工作原理。

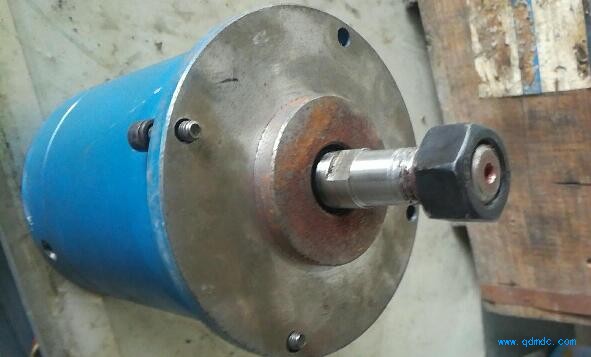

气动马达结构
