气动马达的安装管道布置

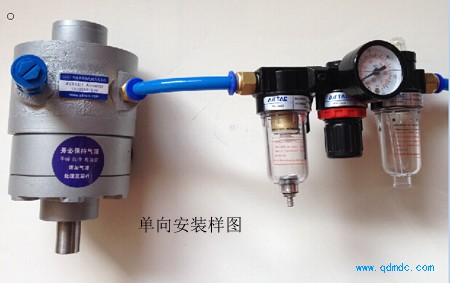

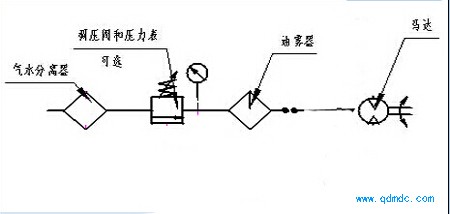

气动马达分为单向和双向两种形式。对于单向马达只需开闭进气口即可控制马达的转动和停止。下图分别为安装图示及实物样图:

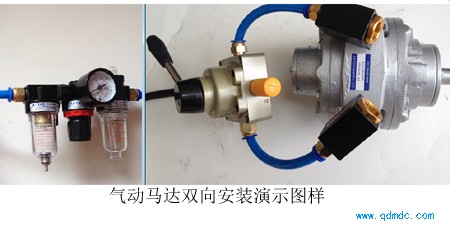

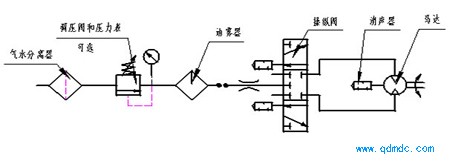

双向马达有两个进气口，一个主排气口。马达工作时从一个进气口进气，则另一个进气口为副排气口，若需马达旋转方向改变时，只需将进气口与副排气口交换位置即可，所以选用的控制阀必须具备上述功能才能使马达正常工作。建议选用三位五通或三位四通阀。以下为双向连接方法图：
在进行管道布置时，气源与气动马达之间的管道通径（包括管道附件、控制阀、油雾器等）均不得小于马达相适应的最小内径，且管道不得有严重的节流现象。双向连接的气动马达气端口必须要用快速排气阀，以减速马达的背压。管道接头处应牢固、密封、不得有泄漏现象，否则气动马达达不到应有的工作性能。
