气动系统中的接头
在气动系统中,气动马达等气动元件有多种方法连接,常见的有如下几种:
1.卡套式快速连接管接头
图1表示一个典型的卡套式快速连接管接头。管子易于推进,且会自动地卡牢和不漏气。卡套式管接头会在管子内部和外部产生一可靠保持力。当拧入锁紧螺母时,管子受到卡套的压迫。由于管子套进了管子,减少了内径,所以也增加了额外的流动损失。
2.一次快插式管接头(弯头)
图2所示的一次快插式管接头(弯头)。一次快插式管接头有很大的保持力,并且由于采用了特殊的侧面密封,确保了压力和真空的密封性。由于安装管子的内径与接头座内部流通截面相同,所以这种接头没有附加的流动损失。
3.自密封式管接头
自密封式管接头本身内置一个机械装置,所以在拔出气管后,它也不会漏气。可用于气源随时需密封的场合。

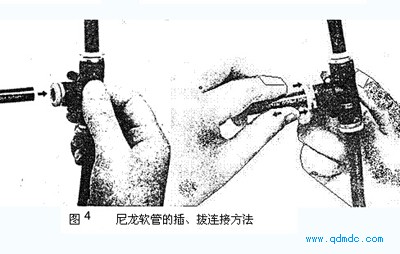

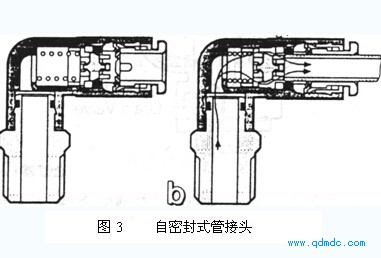

在图2中,左图所示为如果无管子推入,管接头由单向阀切断空气。右图所示为如果有管子推入,单向阀开启,空气流人。气动控制系统由于压力不大,一般为迅速简便,均使用快速接头,操作方法如图4所示。当快速接头与管路连接时,只要将气管插入接头内便可以了。其内部有一锁紧钩将气管牢牢的锁住。要将气管与接头分开时,只要将快速接头的顶盖向下压,其择放环可顶开锁紧钩,使管路与接头分开,如图4右所示。
