压缩空气的输送管道
空气主管道是一个固定安装的用于把空气输送到各处的气动马达耗气系统。必须安装断路阀，它能在维修和保养期间把空气主管道分离成几部分。主管道一般有两种主要的配置：终端管道和环状管道。
（一）终端管道：

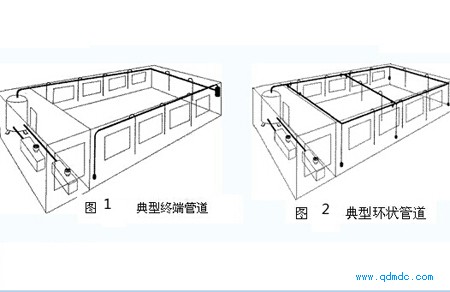

在图1所示的典型终端管道系统中，为了有助于排水，管道应在流动方向上有1：100的斜度，这样就可适当排水。
在适当距离用两个长的清除直角弯头和一个装在低处的腿状排水管道，主管道就能达到最初的高度。
（二）环状管道
在图2所示的典型环状主管道系统中，压缩空气主要是从两边输入到达高的消耗点。这可减至最低的压力降。可是冷凝水会流向各个方向，因此必须提供足够的自动排水装置。
（三）分支管道

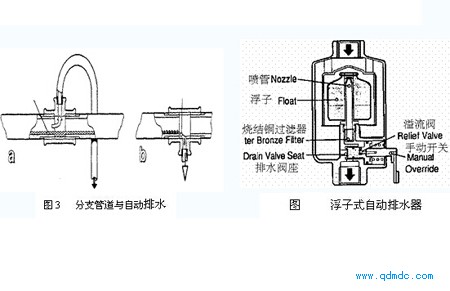

无论是终端管道还是环状管道，都需与分支管道相联，将压缩空气输送到气动设备上。如果系统不安装有效的后冷却器和空气干燥器，所有的工作管道将成为冷却表面，水和油会在整个管道长度上积聚。如图3所示，分支管道从主管道的顶部引出，是为了防止主管道里的水流入分支管道内。而在管道底部积存的水必须排走，排水点是在气管的低处，安装相同的三通接头引出（图4），排水可定期由人工完成或安装自动排水器完成。安装自动排水器花钱虽多，但节省人工操作时间，可解决人工排水时，因为忘了排放主管道内的冷凝水将会污染导致许多问题。
