双叶片气动马达主要参数设计计算

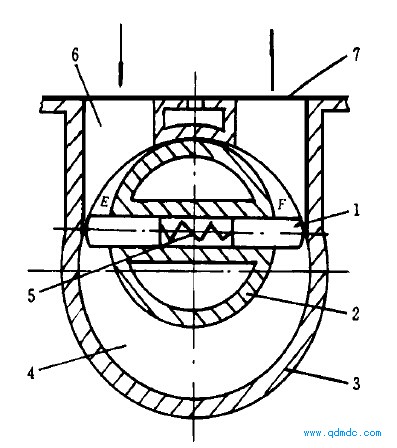

旋转双叶片气动马达由一般叶片式气动马达简化而来,特点是结构特别简单, 易于加工制造。由于该种气动马达叶片仅有两个, 故气腔面积及气腔容积相对是比较大的。

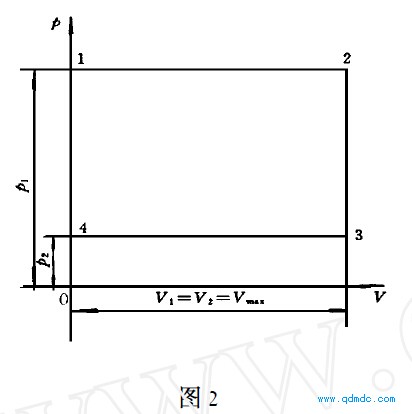

图
A T 可用下式表示[ 2 ]:
A T = (p 1- p 2) V max (J ) (1)
式中 V max= V 1= V 2, m 3
A T ——理论功, J
p 1——进气压力, Pa
p 2——排气压力, Pa
由式(1) 可得到
V max= V 1= V 2= A T
p 1- p 2
(m 3) (2)
3 气腔面积及气腔容积计算
