叶片低速气动马达配多极减速机（LX2VD、LX4VD）
气动马达是把压缩空气的压力能转换为机械能装置，气动马达应用在搅拌设备、食品药物包装、卷扬机、粉碎机、研磨机、卷挠装置及自动生产线等设备上。
|
型 号 |
减 速 比 |
输出功 率 |
额定 转速 |
额定 扭矩 |
耗 气 |
额定气压 |
重量 |
|
kw |
r.p.m |
n.m |
m3/hr |
MPa |
kg | ||
|
LX2VD |
3:1 |
0.66 |
1000 |
6.60 |
50 |
0.70 |
7.50 |
|
4:1 |
0.65 |
750 |
8.80 |
50 |
0.70 |
7.50 | |
|
6:1 |
0.64 |
500 |
13.20 |
50 |
0.70 |
7.50 | |
|
8:1 |
0.6 |
375 |
16.00 |
50 |
0.70 |
7.50 | |
|
80：1 |
0.6 |
37 |
160.00 |
50 |
0.7 |
8.5 | |
|
300:1 |
0.55 |
10 |
550.00 |
50 |
0.70 |
8.60 | |
|
LX4VD |
3:1 |
1.1 |
1000 |
12.00 |
65 |
0.70 |
8.10 |
|
4:1 |
1.1 |
750 |
16.00 |
65 |
0.70 |
8.10 | |
|
5:1 |
1.1 |
600 |
20.00 |
65 |
0.70 |
8.10 | |
|
70:1 |
1.0 |
45 |
240.00 |
65 |
0.70 |
9.00 | |
|
80：1 |
1.0 |
37 |
300.00 |
65 |
0.7 |
9.3 | |
|
300:1 |
0.95 |
10 |
950.00 |
68 |
0.70 |
9.50 |
以上数据为标准状态下的参考参数，以现场使用状态为准

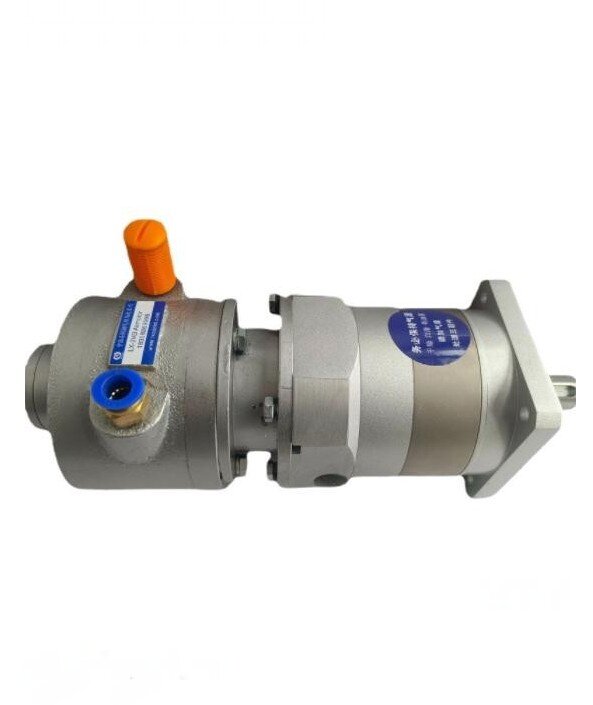

气动马达安装实物图

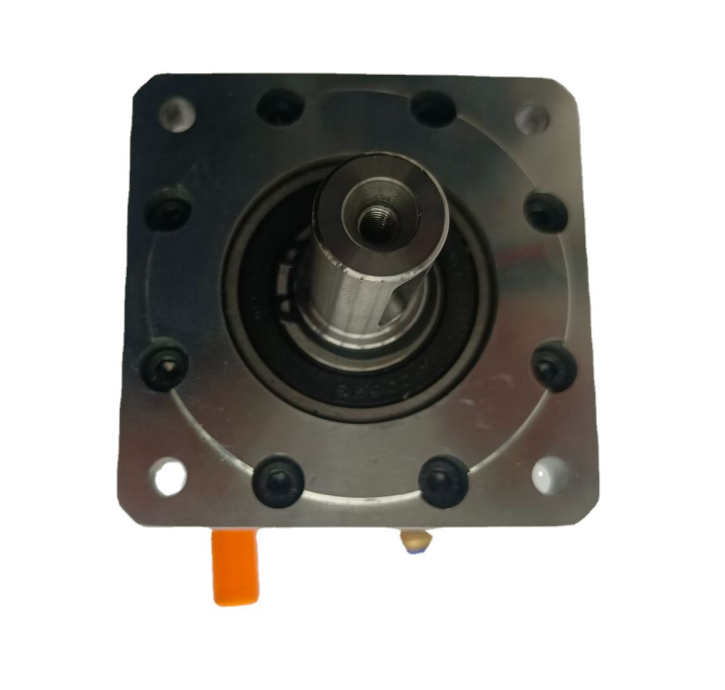

叶片式减速气动马达端面图

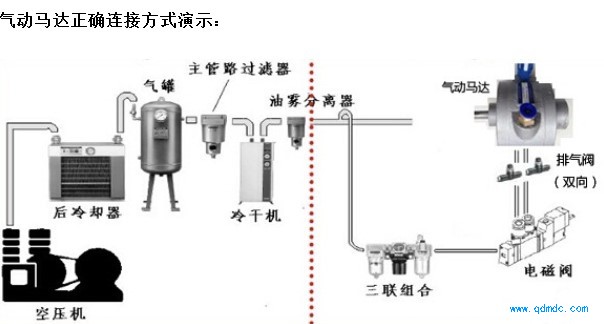

气动马达正确连接方法图：
