TMH025活塞式气动马达

一、活塞式气动马达原理:

活塞式气动马达主要由:连杆、曲轴、活塞、气缸、机体、配气阀等组成。有多 个活塞缸,且每个活塞对曲轴的旋转 (提升负载) 作用一致。压缩空气通过配气阀,依次向各气缸供气,从而膨胀做功,通过连杆推动曲轴旋转。下图为原理图:

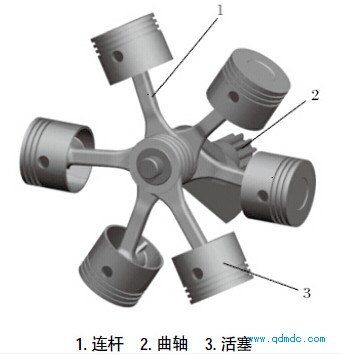

活塞式气动马达原理

二、气动马达技术参数:

型号

减速比

功率

转数

耗气量

重量

HP

KW

N.M

RPM

CFM

I/MIN

KG

TMHO.25

1:1

0.25

0.185

1.95

1000

9.5

260

3.3

                                                            以上数据为标准状态数值,实际使用应现场工况为准
气动马达实物:

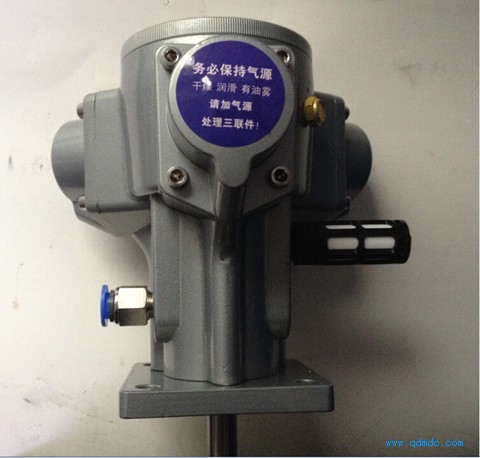

气动马达实物

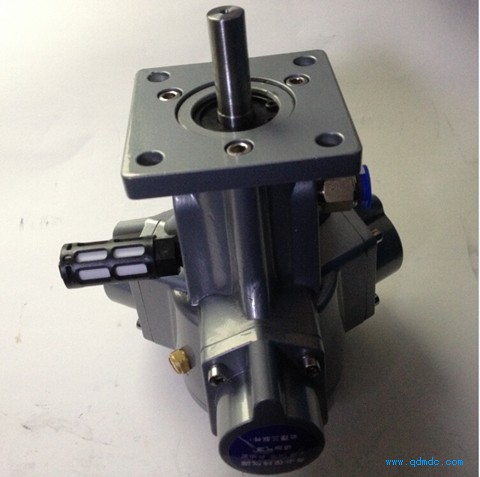

气动马达带法兰实物

二、活塞式气动马达特点应用

活塞式气动马达以压缩空气为工作介质,不受高温及振动的影响,可满载工作;而且其温升较小、功率范围及转速范围较宽,具有较高的启动转矩;并具有带载启动、结构简单、操纵方便、维修容易及成本低等优点。
