气动马达效率
气动马达的余隙容积和体积膨胀比不明确的时候,其效率用绝热膨胀效率,∩ad或者无
T—气动马达入口温度(K度).

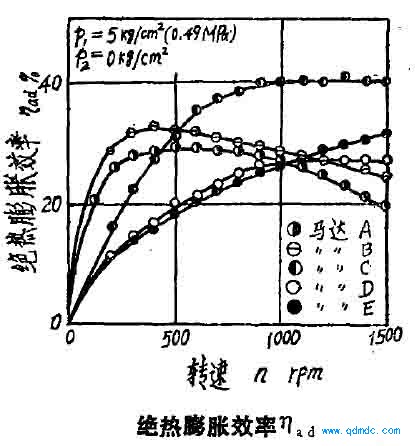

图是用(2)式求得的绝对膨胀效率,∩ad。d和转速n之间的关系图。
活塞式气动马达的
效率以400转/分的转速旋转时为最高;由此可知,它是适子低速运转的。叶片式气动马达的效率在以1000转/分的转速旋转时为最高,在高速范围运转显示出较高的性能。齿轮式马达的效率曲线呈现出上升的斜度,效率最大时的转速高出了实验范围之外。在本实验的范围之内,气动马达的绝热膨胀效率的最大值约为25-40%。

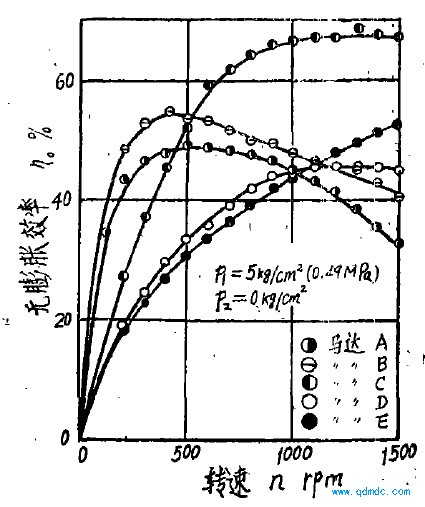

图1表示了使用公式(3)求出的无膨胀效率月。与转速n之间的关系。跟图2所示的绝热膨胀效率有同样的倾向。无膨胀效率的最大值约为45一65%。
