压缩空气净化过程及相关设备

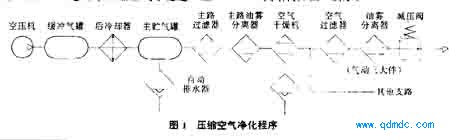

压缩空气净化依据其使用要求不同, 净化系统构成亦有所不同。压缩空气净化的一般程序如图1 所示。
由图1 可知, 压缩空气的净化分为冷却, 干燥和过滤三个环节。
1 冷却
经空气压缩机产生的压缩空气温度很高, 一般使用后冷却器进行初步冷却, 降低温度并除去部分水分后, 送给空气干燥机继续冷却。后冷却器一般分为风冷式和水冷式。
l) 风冷式后冷却器H A A 系列

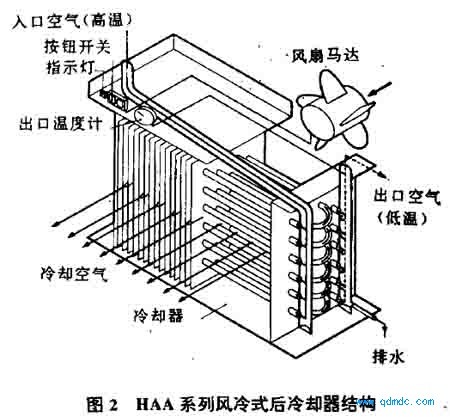

H A A 系列后冷却器能将压缩机产生的高温压缩空气冷却到4 0度 以下, 且能有效除去空气中水分。它具有结构紧凑》重量轻、安装空间小、便于维修、运行成本低等优点。其工作原理是: 压缩空气通过一束管道,由风扇产生的冷空气强迫吹向管道, 使冷热空气进行热交换, 被冷却的压缩空气输出口 温度大约比室温高1 5 0
C, 其结构如图2 所示。
2）水冷式后冷却器HAW系列

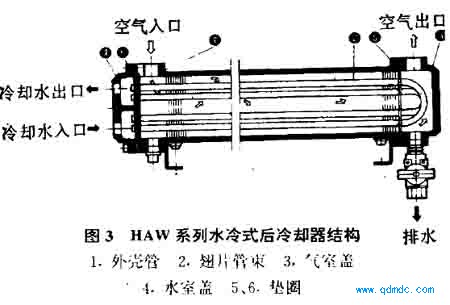

HAW系列后冷却器采用翅片管式结构 , 与板式和管式相比, 具有换热面积大的优点。与常规后冷却器比较, 尺寸减小1/ 2 ~ 1 /3 , 使得安装空间减小。其结构如图3 所；
后冷却器输出的空气输送到主贮气罐，贮气罐作用是贮存一定数最的压缩空气, 保证系统瞬时大流量的需要; 左右空压机运转时问间隔和空压机故障时保证系统继续工作一段时间; 并进一步分离压缩空气中的水分和油分。
对于活塞式空压机, 输出压力比较平稳, 一般不必设置缓冲气罐。
2 主路过滤
系列主路过滤器和A M 系列油雾分离器安装在主干管。A F F 主路过滤器除去压缩空气中的油污、水和其他杂质, 增加卜游于燥效果并延长精密过滤器的寿命, 防止 设备故障。
它没有标准过滤器的导流板, 过滤面积大.装在内部的自动排水器能确保排出积聚的水。其结构如图4 所示。A M 油雾分离器去除和分离压缩空气中初过滤器难以去除杂质。
3.干燥

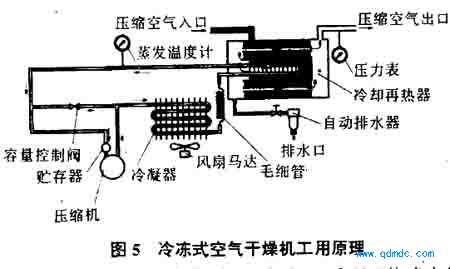

压缩空气的干燥一般分为吸收式于燥、吸附式干燥和冷冻式干燥等方式。冷冻式干燥的机理是: 利用制冷设备使空气冷却到一定的露点温度, 析出空气中超过饱和蒸汽压部分的水分, 降低其含湿量, 提高空气的于燥程度。ID F 系列冷冻式干燥机的工作原理如图5所示。最初进入空气干燥机的湿热空气, 先通到预冷器, 与除湿后的冷空气进行预冷热交换, 接着, 进入冷冻部进一步进行热交换, 再冷却及将水分分离。最后,与进入空气干燥机的热空气进行热交换加热升温, 成为暖的干燥状态从干燥机输出。其出口气体露点一般为一1 7度 ( 大气压露点)。
当需要极干 燥空气时, 可选用I D 系列无热式空气干 燥机。
在不能采用干燥机的情况下, 可以采用A M G 系列自动排水水分分离器, 这是SM C 公司开发的无氟里昂除水器, 它采用特殊滤芯, 可以除去压缩空气中9 % 的水分, 除水率比主路过滤器高, 比空气于燥机低, 不需要电源, 不必更换滤芯, 易于安装, 一般用于对空气露点温度要求不高的场合。价格比空气干燥机便宜得多。
4.支路过滤
压缩空气经主路过滤后, 通过输送管道到达用气动设备。一般来说, 在用气设备气动马达前应加装气动三大件( 过滤器、油雾分离器( 或油雾器) 和减压阀) , 以保证空气的品质。
