气动马达装置几种空气净化流程的比较
气动马达装置的可靠性很大程度上依赖于气源净化系统的完备和可靠。从一定意义上讲, 无论电动还是气动, 所有过程控制系统都以气源净化程度为可靠性的前提条件。
空气净化系统的除湿、除油、除尘是它的三大任务。同时也要考虑系统的经济运行, 操作和维护的便利。综合性地运用多种分离手段, 才可以构成一个完备而又经济的空气净化流程。
1.2 种不同传统流程

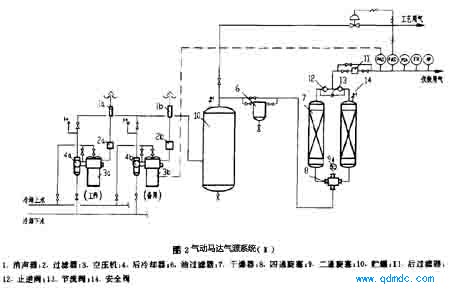

目前一般的设计资料提供的流程大致以图1 和图2 提供的流程图最具代表性。从图1 和图2 两种流程的比较来看, 认为图2 的系统较为合理, 其主要特点在于贮罐放在干燥器之前, 贮罐容积很大, 空气出冷却器之后, 进入一个突然膨胀的大空间, 空
速大大下降, 停留的时间较长, 空气也得到一定冷却, 水分和油污很大一部分可以分离沉降, 从而减轻了油过滤器和干燥器的负担, 现场实测也说明这里排出的水分占总水量的6 0% 以上。
2 采用混合分离手段的新流程

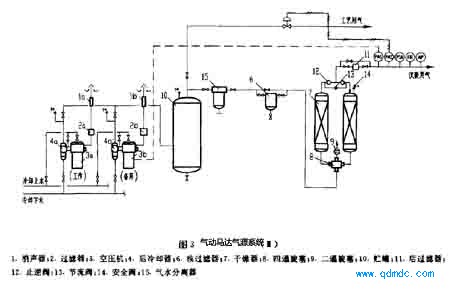

目前普遍采用无热再生空气干燥器, 为了进一步减轻干操器的负担, 把图2 所示的
流程作进一步完善, 形成了图3 所示的流程图。其特点是干燥器之前, 再设置一级机械分离, 这样物理吸附和机械分离混合采用, 使干燥器的节流阀的开度可以调到最小。可以大大节约干燥再生用气, 无热再生干操器的主要弱点得到弥补, 其作用可以得到更充分的发挥。
