气动马达的性能侧试
目前, 先进的马达测试方法有磁粉制动器, 直流电机测试等, 但这些方法成本较高
。我们采用传统的水力测功机对气动马达进行了性能测试。现介绍如下:
气动马达性能测试是指在额定压力下测量其功率、扭矩、起动扭矩(堵转扭矩)、
耗气量和噪声。

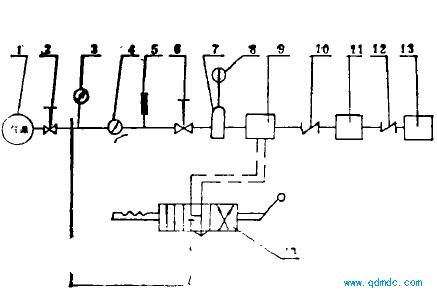

1.气源2.截止阀3 . 压力表4 . 流量测量装置5.沮度计6. 调压阀7. 贮气器8.标准压力表9 .被测机样10. 尼龙绳联轴节n.增速箱12. 弹性联轴节13.D3 5 0水力侧功机14. 换向阀( 远控装置)
图5 为马达测试系统图
在测试中考虑到D 3 50 水力测功机的适用范围( 高转速、低扭矩) , 在马达与测功机
间增加一个2 , 1 增速箱, 并在马达与增速箱间采用尼龙绳联轴节, 这样使马达运转时,振动减小, 安装方便。
进气口压力按照15 0 2 7 8 7一1 9 8 4要求在距进气口3 一s m 处的贮气器上测量。
起动扭矩是指马达的堵转扭矩。
马达噪声的测试在距马达1.5 m 处( 不能正对排气口)
气动马达的性能特性曲线见下图。图中曲线a 为顺时针转动的功率一转速曲线, b为顺时针转动的扭矩一转速曲线,a, 为逆时针转动的功率一转速曲线; b产为逆时针转动的扭矩一转速曲线。通过测试, 马达的各项性能指标均达到设计要求。
综上所述, 由于气动马达有安全防爆、不怕淋水及过载, 能带负荷起动的特点, 而
齿轮式气动马达又具有结构简单、寿命长、功率大和自身消声等特点。随着国民经济的迅速发展, 煤碳、冶金、化工、国防和造船等基本建设规模的扩大, 对大功率气动马达的需要将会逐步增加。
