气动马达消音装置

气动马达因其体积小、重量轻、输出扭矩大、可实现瞬时正反转，操纵手柄可自动复位，使用寿命长，适合高频率使用的工作场所，可无极变速，应用场合光，适用于在易燃、易爆、高温、潮湿、高粉尘等恶劣的环境下工作。被广泛的用于矿山机械、船舶、冶金、化工、造纸等行业。但是其存在噪音大，直接排污到空气中等缺点，进而影响作业人员及周围人群的人身健康。因此，研制良好的气动马达消音集污装置十分必要。

目前的气动马达消音器仍采用传统的阻性消音方式及抗性消音方式，最终废弃润滑油及磨损产生的粉尘呈雾状经消音器排气口直接排放到空气中，这种这种气动马达消音器的噪音仍然很大，且会污染环境。

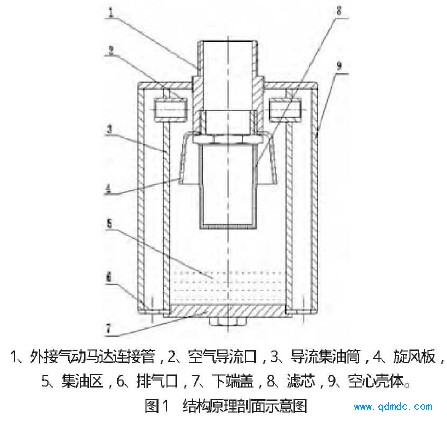

气动马达消音集污装置如下图，包括空心壳体9、导流集油筒3、空气导流口2、排气口6、滤心8、旋风板4、外接气动马达连接管1及下端盖7，所讲空心壳体9内设置导流集油筒3并与讲空心壳体9采用密封连接，滤心8是一种小孔子扩散洗消音器，它带有大量细小孔隙，可将排放气流滤成无数小的气流，使气体压力降低，流速被扩散减少，从而达到降噪目的。
