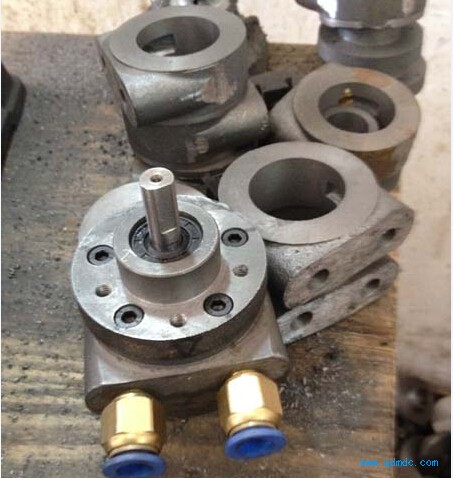

叶片式气动马达为气动马达的常见结构形式之一，它主要由定子、转子、叶片及壳体等零件构成，内外圆偏心设置的定子上开有进、排气用的配气槽和孔，与其偏心安装的转子上铣有径向长槽，槽内浮动安装有叶片，当压缩空气从定子上的进气口进入由转子的外表面、叶片、定子的内表面及两端密封盖所形成的气室后，立即喷向叶片，并作用在叶片的外伸部分，产生转矩带动转子转动( 当右侧配气槽和孔为进气口时，左侧配气槽和孔则为出气口，转子作顺时针转动，反之转子则作逆时针转动) ，输出旋转的机械能，做功后的废气从另一侧的排气口排出。
在叶片式气动马达中，定子的工作状况非常恶劣，其内圆工作表面既要受到叶片顶部的巨大压力( 此压力为叶片随转子高速旋转时产生的离心力和叶片底部的气压力的合力，对于安装有叶片顶出弹簧的叶片式气动马达，此压力还要加上弹簧的弹力) ，还受到叶片高速转动时，叶片顶部对其内圆工作表面快速而频繁的剧烈摩擦，另外，还受到马达启动时，叶片从转子槽中飞出对定子内壁造成的冲击。

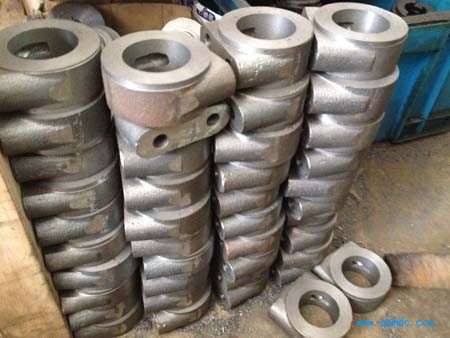

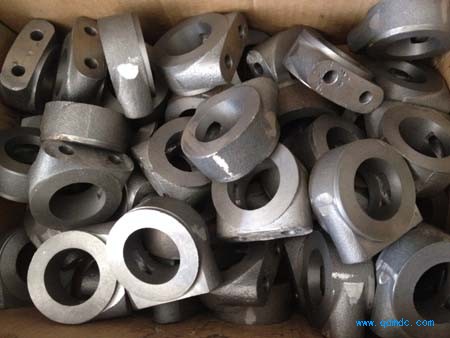

由于稀土镁球墨铸铁具有较高的耐磨性、抗疲劳性和承受小能量多次冲击载荷的性能，具有较好的铸造工艺性、机加工工艺性和热处理工艺性，且价格较优质合金钢材低廉，所以选取稀土镁球墨铸铁作为大批量低速叶片式气动马达定子的制作材料。
