气动工具噪声产生的情况及治理要求
1 气动工具的应用情况概述
气动工具在机械制造、汽车、拖拉机、摩托车、柴油机、铁路、交通、煤炭工业、电气工业、飞机制造、军
工、管桩生产等领域广泛应用。这些不同类型的气动工具包括气动砂轮机、气扳机、气钻、气动螺丝刀、气
动马达等产品, 可用于修磨焊缝、机件抛光、钻孔、装配生产线的螺纹联接, 汽车修理的螺栓拆卸与安装、零件铆接等用途, 具有工作效率高、性能稳定、可靠性好、动力单一、安全、维修方便等一系列优点, 是现代
化的高效生产工具之一, 在国民经济建设中起着重要作用。气动工具是以压缩空气为动力介质的机械化工具, 把压缩空气的能量通过叶片式气动马达转变为机械能。叶片式气动马达由前盖、后盖, 气缸、转子、叶片等件组成, 当压缩空气进入叶片式气动马达时, 装在转子叶片槽中的叶片在离心力的作用下在气缸内表面旋转, 完成一次做功后压缩空气排气, 依次循环把压力能转变为机械能。
2 气动工具噪声产生的情况及治理要求
气动工具的排气噪声要高出允许噪声标准5 ～20dB(A), 甚至更高。对周边环境造成污染。气动工具的动力源来自于压缩空气, 使用压缩空气压力一般规定为0.5 ～ 0.63MPa, 气动工具的噪声源主要是排气噪声, 按照凿岩机械与气动工具噪声限值标准[ 1]直柄式气动砂轮机砂轮直径40 ～ 150mm, 压缩空气压力在0.63MPa下的声功率级噪声限值按砂轮直径不同规定范围为108 ～ 114dB(A);冲击式气扳机按产品规格不同噪声限值范围为113 ～ 123dB(A)。近年来随着对噪声污染的环境治理, 在新产品设计时带有消声装置, 一个设计好的消声装置可以降低排气噪声约20 dB(A)左右。这种消声装置的结构一般采用消声材料、用管子引走排气噪声、膨胀室、扩散
室、降低排气速度等方法来降低噪声。常用的消声器结构有阻性消声器结构和抗性消声器结构[ 2] 。

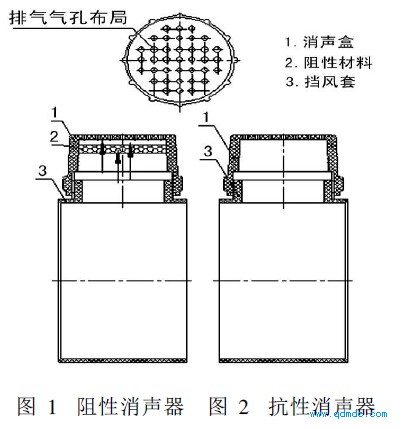

消声的目的是在降低气动工具的排气噪声, 使出厂产品噪声值在国家规定限值标准以下, 在消声装置设计过程中要达到消声效果好, 气动马达功率、转速损耗小、消声装置体积小的目的, 我们在降低气动工具的排气噪声过程中选择了抗性消声器和阻性消声器进行了对比, 通过设计计算(计算过程略)和降低噪声试验, 抗性消声器(图2)比阻性消声器(图1)消声装置的消声效果稳定, 噪声波动小, 是气动砂轮机, 气扳机等气动工具降低噪声的一种有效装置。
