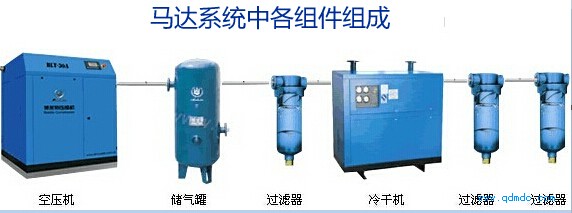

气动马达气路管道系统各组件及主要功能

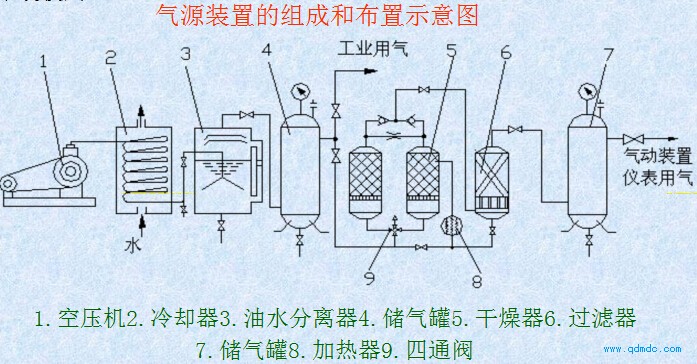

气动马达系统除包括气源装置、执行元件、控制元件及气动辅件外,还有用于完成一定逻辑功能的气动逻辑元件和感测、转换、处理气动信号的气动传感器及信号处理装置。各组件各自独具功能,在马达运转中发挥作用。
压缩机: 把机械能转变为气压能。
电动机: 给压缩机提供机械能,它是把电能转变成机械能。
压力开关 被调节到一个最高压力:停止电动机,最低压 力,重新激活电动机。
单向阀: 阻止压缩空气反方向流动。 储气罐: 贮存压缩空气。
压力表: 显示储气罐内的压力。 自动排水器:无需人手操作,排掉凝结在储气罐内所有的水。
安全阀:当储气罐内的压力超过允许限度,可将压缩空气排出。
冷冻式空气干燥器:将压缩空气冷却到零上若干度,以减少系 统中的水份。
主管道过滤器:它清除主要管道内灰尘、水份和油。主管道过 滤器必须具有最小的压力降和油雾分离能力。
压缩空气的分支输出管路: 压缩空气要从主管道顶部输出到分支管路,以便偶尔出现的凝结水仍留在主管道里,当压缩空气达到低处时,水传到管子的下部,流入自动排水器内,将凝结水去除。
自动排水器: 每一根下接管的末端都应有一个排水器,最有效的方法是用一个自动排水器,将留在管道里的水自动排掉。

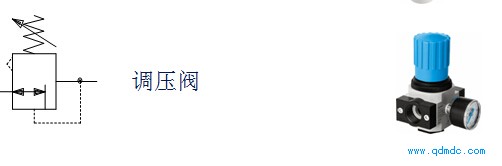

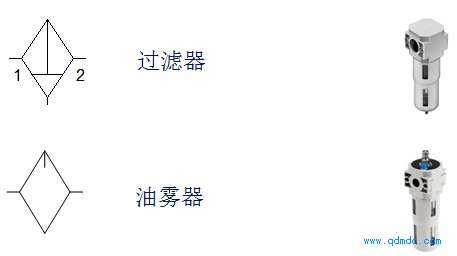

空气处理组件:使压缩空气保持清洁和合适压力,以及加润滑油到需要润滑的另件中以延长这些气动组件的寿命.

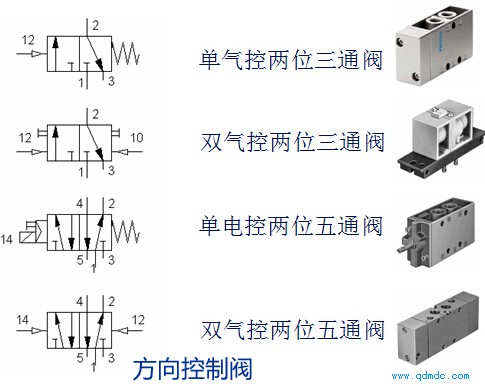

方向控制阀: 通过对气缸两个接口交替地加压和排气,来控制运动的方向。
速度控制阀:能简便实现执行组件的无级调速。组件为气动马达等。
