气动系统设计的主要内容及设计程序
一、明确工作要求
（一）运动和操作力的要求
（二）工作环境条件
（三）和机、电、液控制相配合的情况 ，以及对气动系统的要求。
二、设计气控回路
（一）列出气动执行元件的工作程序图（并用字母表示）。
（二）画信号动作状态线图。
（三）应用逻辑符号按行程程序画出逻辑的原理图。
（四）根据逻辑原理图并参考各种气动基本回路（和常用回路）绘制气动回路原理图。
（五）为得到最合理的气动回路，设计时，可根据逻辑原理图作出几种方案进行比较，如对气控制、电-气控制和射流控制方案进行合理的选定。
三、选择、设计执行元件
四、选择控制元件
1. 确定控制元件类型，其中对于全气阀控制、电磁气阀控制、逻辑元件或射流元件控制要根据表14-1进行比较而定。

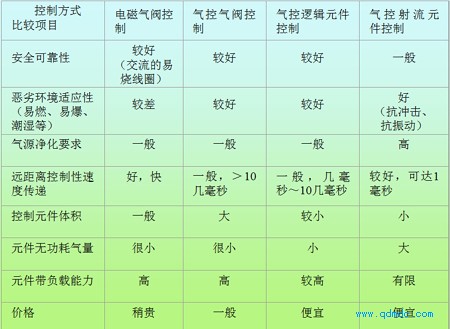

表14-1 几种气控元件选用比较表
2. 确定控制元件的通径

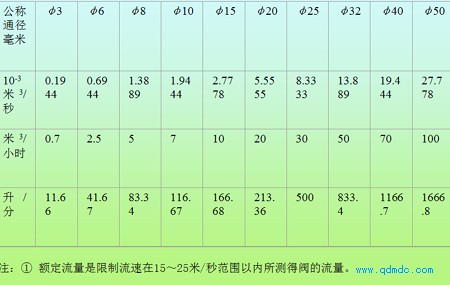

表10-2标准控制阀各种通径对应的额定流量①
五、选择气动辅件
（一）分水滤气器 其类型主要根据过滤精度要求而定。
（二）油雾器 根据油雾颗径大小和流量来选取。
（三） 消声器 可根据工作场合选用不同形式的消声器，其通径大小根据通过的流量而定，可查有关手册。
（四） 储气罐 其理论容积可按第五章经验公式计算，具体结构、尺寸可查《压缩空气站设计手册》。
六、确定管道直径、计算压力损失
七、选择空压机
（一）计算空压机的供气量Qj，以选择空压机的额定排气量
（二）计算空压机的供气压力，以选择空压机的排气压力
