2VA减速气动马达说明书
减速2VA气动马达
|
型 号 |
减速比 |
最高转速时 |
最大扭矩时 | |||||||||
|
马力 |
扭力 |
速度 r.p.m |
耗气量 |
速度r.p.m |
扭力 |
重量 kg | ||||||
|
HP |
KW |
N.M |
lb.in |
m3/hr |
cfm |
N.M |
lb.in | |||||
|
2VA |
10:1 |
0.71 |
0.53 |
16.63 |
147 |
300 |
37 |
22 |
35 |
23 |
204 |
5.6 |
|
15:1 |
0.68 |
0.50 |
24..25 |
215 |
200 |
39 |
23 |
23 |
35 |
310 |
5.6 | |
|
20:1 |
0.62 |
0.46 |
29.51 |
262 |
150 |
46 |
27..5 |
17．5 |
40 |
354 |
5.6 | |
|
30:1 |
0.58 |
0.43 |
38..9 |
346 |
100 |
51 |
31 |
13 |
54.7 |
480 |
5.6 | |
|
60:1 |
0.45 |
0.34 |
63 |
558 |
50 |
51 |
31 |
6 |
90 |
800 |
5.6 | |
马达使用说明书
一、 使用条件：
1、使用动力：压缩空气（经冷冻干燥处理为标准）
2、最高操作压力：7kg/cm²(100psi)正常使用压力：7kg/cm²
3、周围温度：-10℃～+70℃在不结冰（冻）状态下才可使用
4、 润滑油：叶片式气动马达空气入口经注油器给油，使用ISO VG32低粘度润滑油，每分钟1～2滴。
5、活塞式气动马达缸体内部每年更换加注LUGREASELS-1EH黄油
二、 使用规范：有负荷可以连续使用，无负荷不可连续使用。
使用注意事项：
1、气动马达传动轴心连接不当时，会形成不良动作并导致故障
2、发现马达故障时，立即停止使用，并由专业人员进行检查、调整、维修
3、空气供应来源要充足稳定，以免造成转速忽快忽慢
4、2VA、4VA款气动马达，输出轴端端盖螺丝切不可人为松动，松动螺丝易造成齿轮打滑磨损。

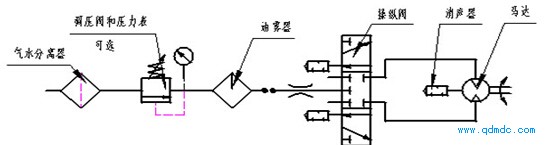

三、 气动马达安装简图及配管注意事项：
1、气动马达之主要故障原因，是由于灰尘、杂质、生料带头，等异物进入气室造成，所以配管前必须先用压缩空气或其它方式将管内残留异物清除。
2、 经气泵（压缩机）或储气罐的气体必须加气源三联件处理才可进入气动马达。
3、使用时应以空气马达原始设之空气入口大小为配管标准。
四、 运转注意事项：
1、确认旋转方向是否正确，及被驱动体与轴心之间有无不正确安装
2、气动马达速度之控制和稳定性，要由空气端进行调整，排气端才不会产生背压
3、马达不可在无负荷状态下连续旋转或高速旋转，连续无负荷空转时，气动马达会降低使用寿命或超速损坏
4、负荷工作（正常使用）时，慢慢旋转空气调压器或针阀式调速阀提高空气压力，到达需要的旋转数，若强制使用超过最大压力时气动马达会损坏，故请勿超压使用。
五、保养维修条例：
1、保固期内因使用、保管不当或其它人为因素引起的故障，本公司负责提供有偿服务。保固期外，本公司负责继续向您提供有偿服务
2、由于运输、保管不当或未按使用说明书规定方法使用操作，自行拆动产品零件等原因造成的损坏,则不在保固范围之内，消耗品件不在保固范围内。
3、本产品从销售出厂起保固一年。
