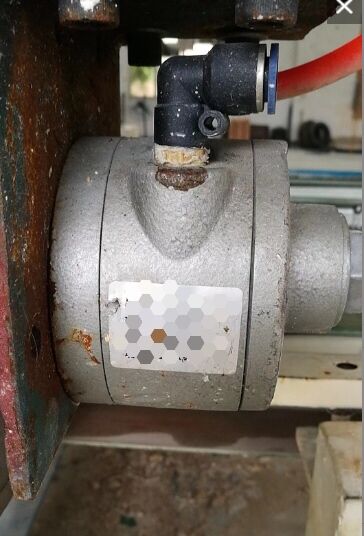

木工机械气动马达元件故障分析及处理

1.木工气动元件简介

  木工机械气动元件包括油雾器,捕水器,调压器,气缸,电磁阀,单向阀,快速排气阀,阻尼器,消声器等,广泛应用于数控镂铣机,双端开料机,排钻,封边机等木工设备,气动元件的工作特性直接影响到整个设备的运行,一个小故障可能使整套连续动作中断.如多排钻,当定位块气缸出现故障,定位块不下降时,气缸的磁开关便得不到应有的READAY信号,后续动作就无法实现.

木工机械气动马达元件故障分析及处理

2.常见的气动元件故障及处理方法

  2.1润滑不充分.易造成气缸和电磁阀动作迟缓或停顿

  2.2气缸的密封圈磨损严重.因串气而影响气缸动作的实现

  此种故障容易判断:一般的双方向气缸有A,B两个进气口,当A方向进气时,拔掉B口的气管,如从B口漏气就表明密封坏.有新密封应更换,没有而且密封圈损坏不很严重时,可从活塞杆上取下密封圈在其下衬填充物,如胶带等.

  2.3压缩空气内水分太多.气缸内壁腐蚀严重,出现小麻子坑

  该情况同样会造成串气,气缸动作迟缓.例如:本厂单排钻在一次钻眼的过程中曾出现气缸动作迟缓的现象,经检查发现该气缸内壁腐蚀严重,造成该故障的原因是设备老化及捕水器没有起作,所以捕水器要经常检查并且放水清理.

  2.4消声器堵塞

  木工机械粉尘较大,消声器的微小排气孔往往易堵.例如:一意大利产多排钻的水平钻气缸动作缓慢,开始认为气封串气,于是换掉密封圈,但故障还在;索性换掉气缸,可现象依旧,最后拆掉控制气缸电磁阀上的消声器再试,动作立刻正常.

  分析:以两位五通阀控制双向气缸来说明,消声器分别装在3,5两个口上,当压缩空气从1流向2给气缸B口充气时,A口方向气缸内及气管内残留的上次动作的气体要通过4流向5,再通过5口上的消声器排出,如果5口上的消声器堵塞,势必会造成气缸B口和A口方向均有气压,气缸运动迟缓.该情况下清洗或更换消声器均可.

  2.5电磁阀故障

  最常见的是动阀芯上的密封圈破损,表现为阀体本身串气,一般只能更换密封圈或换新阀.其次是阀体腔内的针状通气小孔和过滤网由于压缩空气通道很小且极易被锯末堵塞,故应在定期检修时将其用煤油清洗.判断阀体本身是否有故障方法很简单,按动或转动手动换向按钮看一看换气是否正常即可.如手动换气正常,但通电时阀体不动作,用万用表量该阀线圈,有可能线圈已被烧坏.

  2.6快速排气阀故障

  在大通气量气缸或管道过长的系统中往往要装快速排气阀,其目的是要快速放掉上次动作时残留在本次给气方活塞对面缸内及管道内的气体,该阀发生故障往往由于阀体内的单向胶碗密封不严或破损.

3.结论

  其它故障不常见但现象较明显,如单向阀堵塞,阻尼失效,气源中断等,总之,判断排除故障应以实践加经验,理论加实验为准,一旦能保证气动元件内流动的压缩空气干燥无水,润滑充分,那样故障及维修率必定会大大降低.
