气动马达在阀门行业应用
气动马达是以压缩空气为工作介质，利用压缩气体的膨胀作用，把压力能转换为机械能的动力装置，气动马达可以实现无级调速；科瞬间气动、停滞和幻向；有过载保护功能；具有自动冷却功能，工作安全，部受振动、高温、电磁、辐射等影响，在易燃易爆、高温、振动、粉尘等不利条件下均能正常工作；操作方便，维修简单；用压缩空气作为动力，容易活动，用后空气可以直接排入大气无污染。

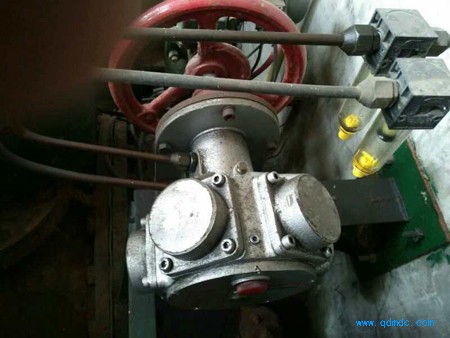

内曲线气动马达阀门执行器, 是一种多回转型, 其马达为特殊设计的横梁传力型,多作用内曲线径向柱塞气动马达。由叠层组合气缸、柱塞、横梁、滚轮、内曲线导轨、配气盘及中空通轴组成。当气缸中充入压缩空气时, 径向柱塞所产生的推力, 通过横梁及滚轮与内曲线导轨相互作产生扭矩输出, 经行星减速机构减速产生强大扭矩, 驱动闸阀的阀杆螺母旋转, 使阀杆作升降直线运动, 开启或关闭闸阀。

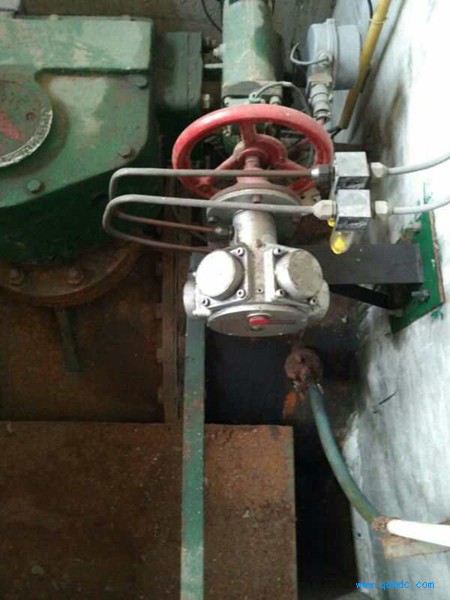

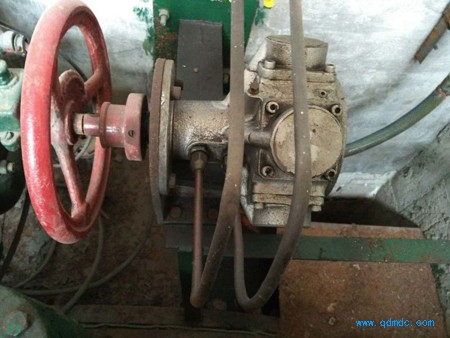

该内曲线气动马达的主轴为中空结构, 阀杆穿过主轴, 手动手轮设在中空主轴上端, 即手轮置于气动马达阀门执行器顶端。气动操作时, 手轮会随之转动, 便于操作人员了解执行器动作情况及观测阀门开度。需要进行手动操作时, 切断气源, 直接转动手轮即可驱动闸阀开闭, 转动方向与普通手动闸阀一致。
配置相应回讯机构可与DCS 组网实现集中远程控制, 根据需要调节阀门开度。
