气动马达正反转控制

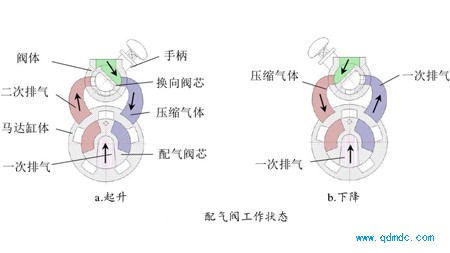

如图所示，当向右转动操作手柄时，高压气体经由换向阀至分配阀（蓝色），分配阀阀芯向对应的气缸供气，曲轴开始顺时针转动，同时分配阀阀芯也顺时针转动向后续的气缸供气。其它气缸内气体先经由分配阀阀芯排出通道（粉色），剩余的气
体（红色）经由分配阀阀芯至换向阀排出。当向右转动操作手柄时，马达逆时针转动，压缩气体状态与之类似。因此配气阀的配气相位、气道和结构直接影响马达的输出效率和工作特性。
配气阀工作状态

气动马达正反转控制
