气动马达在钻孔除尘器中的应用
目前, 在我国矿山企业中, 粉尘正日益威胁着人们的健康。大多数矿井开掘过程
中, 虽然采用湿式凿孔, 在一定程度上取得了好的防尘效果, 但也存在堵孔、卡钎等故障, 凿孔速度慢, 需要铺设专用供水管路;有些并未使用湿式凿孔。对于地方矿山、企业及个体开矿者, 推广湿式凿孔遇到了不少阻力, 工人采用的防护措施也不理想。高寒地区、无水源工程以及零星凿岩业作更是困难重重。
1 气动干式钻孔除尘装置的结构、工作原理及其主要工作技术参数
1.1 主要结构
除尘器主要由壳体、气动马达、风机、滤尘布袋组成;整个装置还包括封孔器、抽
尘导管、压气导管等。
1.2 工作原理
除尘器的气动马达在压气作用下高速旋转, 从而带动风机叶轮同步旋转, 并使除尘
器内风机进口处产生负压吸气, 风机出风口产生正压排风;在负压作用下, 含尘气流通过封孔器、抽尘导管进入除尘器, 在除尘器内首先通过惯性除尘挡板进行惯性除尘, 而后通过滤尘布袋进行过滤除尘;最后粉尘落入灰斗, 净化后的气体通过风机排出除尘器
1.3 主要工作技术参数
处理气量:300 L/min
工作阻力:50 Pa
总除尘效率:≥99 %
呼吸性粉尘除尘效率:≥99 %
进气管直径: 20mm
工作噪声:84 dB (A)
负载能力:3 000 Pa
整机重量:10 kg
外形尺寸: 350 mm ×780mm
2 气动马达干式钻孔除尘器中的使用
目前, 钻孔除尘器的动力机为电机和压气引射器两类。前者涉及防爆问题且重量
大, 转速与电机重量的矛盾尤为突出, 要想提高除尘效率和抽尘负压, 必须提高电机转速, 而要达到欲定转速, 所使用的电机重量远远超过除尘器自身的重量。采用压气引射器, 其耗气量大、功率小、效率低。

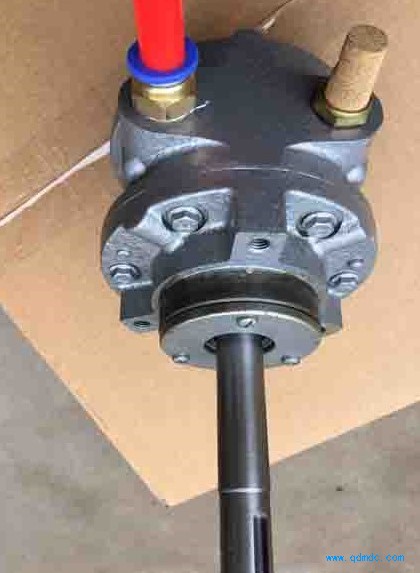

本课题采用气动马达, 以压气为动力,只要有0 .4 ～ 0 .6MPa 的压气动力源, 就可
以工作, 耗气量是压气引射器耗气量的1/20 ～ 1/15 。没有电气部件, 防爆性能好, 适合在有气体爆炸危险的场所工作, 而且重量轻、转速高, 能够保证除尘器具有较高的真空度。它的技术参数如下:
转速:20 000 r/min
耗气量:0.113m3/min
额定工作压力:0.4 ～ 0.6MPa
重量:1kg
外形尺寸: 50 mm×150mm
3 应用前景及社会、经济效益
目前, 全国仅煤炭系统各类掘进工作面有3500 多个, 化工、铁路、冶金、公路、
建筑等部门气动凿岩工程及场所更加广泛,每个凿岩工作台面平均配制气动凿岩机3 台以上, 故该除尘器具有广阔的应用前景。
由于除尘器采用了气动马达, 其加工制造费用大幅度降低, 具有一般机械加工水准的厂家即可大批量生产。而且, 该产品有利于我们粉尘防治工作, 为安全生产打
下了良好的基础, 必然会获得很好的社会、经济效益。
