气动马达在气动提升机的应用
用途：
完成馅料生产企业原料运输过程中的提升搬运。
特点：

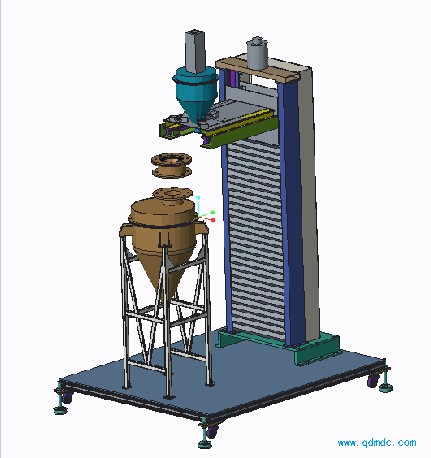

多功能气动提升机-分移动式提升车、不锈钢槽车两部分。主要利用气动原理进行升降、翻转。
操作简单，移动方便快捷，一机多用，既省时又省工。

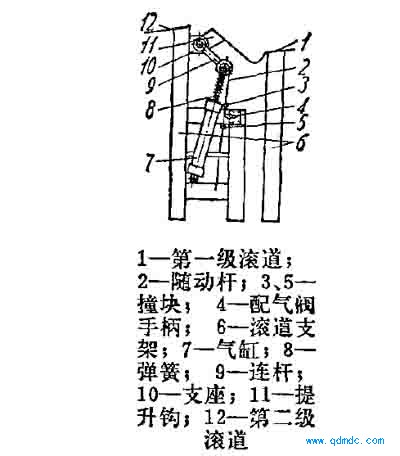

气动提升机。结构如图所示。在静止状态, 手动配气阀在中间位置。当零件从第一级滚道上自由落下, 掉入提升钩1 中时, 利用重力压下提升钩, 撞块3 压下配气阀手柄4 , 使配气阀换向。
气动马达7 即推动旋转提升钩开始向上运动。当提升钩运动到一定位置时, 零件靠自重向第二级滚道滚去。此时撞块5 向上拨动配气阀手柄4, 配气阀换向, 提升钩缓慢下降。提升钩向下运动时受到弹簧8 的阻碍, 速度减慢。此时撞块3 仅仅拨动配气
阀手柄至中间位置, 提升机构即停止在原来位置静止不动。等待下一个工作循环。
值得注意的是配气阀要灵敏, 换向要缓和, 否则提升钩会上下猛烈连续动作, 不能正常工作。为了达到运动平稳、换向缓和的目的, 我们采取以下措施:
1 .在气路中串联了一个减压阀, 用调节气源压力的办法来控制气动马达运动速度。
在气动马达直径一定的情况下, 调节气源压力使气动马达推力刚好能克服提升重量缓慢上升; 2. 精心调节撞块5 的位置, 使它在行程终了时并未使配气阀开口完全打开, 从而利用了配气阀自身来实现节流, 使换向缓和无冲击;
3. 调整弹簧8 的力, 使提升钩在下降过程中逐渐压缩弹簧, 减慢下降速度, 调
整撞块3 的位置, 使配气阀手柄拨至中间位置, 提升钩停在原位。
提升机提升重量为12.5 公斤, 气源压力4 公斤/ 厘米么, 气动马达直径协50 毫米, 提升高度为150 毫米。投产使用三年, 工作稳定.
