气动马达理论功的计算
气动马达的膨胀比一般是根据压缩空气的进气温度和排气温度来确定。由于气动马达膨胀比的大小直接决定着气动马达一些参数之间的关系, 影响气
动马达的性能特性。

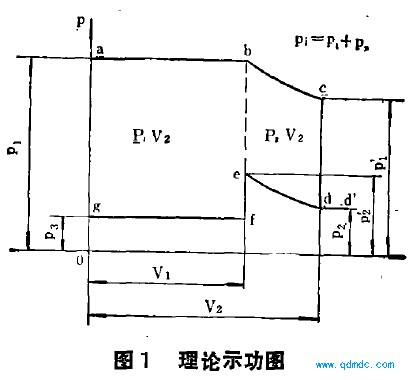

根据容积式气动马达的理论研究可知:正反转性能相同的叶片式气动马达工作过程中各个气腔的工作过程完全相同, 气动马达一个理论工作循环包括进气、膨胀、主排气、压缩、副排气五个过程。图1 是正反转性能相同的叶片式气动马达的理论示功图。

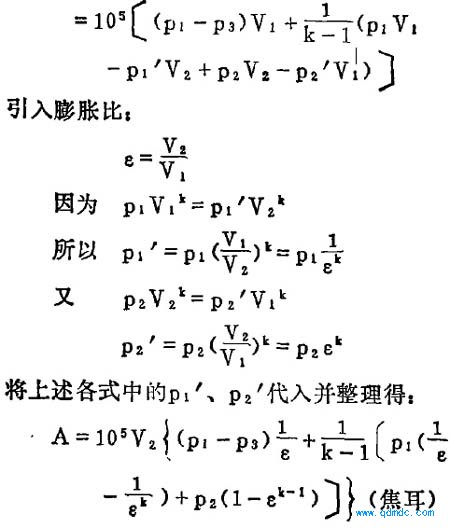

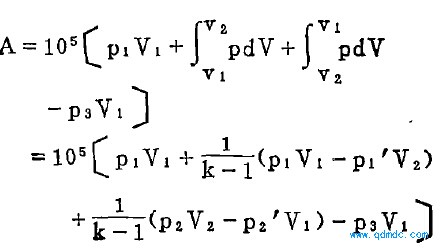

假定气动马达膨胀与压缩过程按多变过程进行,工作过程中多变过程指数保持不变; 同时,膨胀与压缩过程中多变过程指数k 相等。这样, 在一个理论工作循环中, 一个气腔的压缩空气对叶片所作的理论功为:
式中p : — 进气绝对压力, 巴
p : — 主排气绝对压力, 巴
V : — 进气终了容积, 米3
V Z— 膨胀终了容积, 米“
k — 多变过程指数, ~ 般
k = 1 .2 ~ 1 , 3
