气动马达的基本回路
气动系统由气源、气路、控制元件、执行元件和辅助元件等组成，并完成规定的动作。任何复杂的气路系统，都是由一些具有特定功能的气动基本回路、功能回路和应用回路组成。
气动马达作为气动执行件的一种也有自己的基本回路，马达回路是指对压缩空气的压力、流量、方向等进行控制的回路。基本回路包括供给回路、排出回路、单方向旋转的回路、正反转的回路等。
图a所示为气动马达单方向旋转的回路，采用二通电磁阀实现转停控制，马达的转速用节流阀来调整。

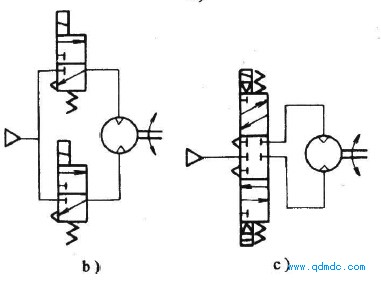

图b和图c所示分别为采用两个二位三通阀和一个三位五通阀来控制气动马达正反转的回路。
