气动马达阀门执行器控制方式
内曲线气动马达阀门执行器, 它是通过内曲线气动马达驱动闸阀, 结构简单、紧凑, 重量轻; 低速运转平稳, 输出力矩大; 工艺性好, 安装维修方便, 极大地提高工作效率并保证了装置的安全生产。
控制方式
a) 手动型: 操作工现场手动控制阀门。
b) 智能型: 通过智能阀门显示仪控制或PLC/ DCS 控制系统, 实现远程控制阀门。
c) 现有控制方式: 根据现场情况该公司采用就地集中控制。
把气动三联件、换向阀安装在一个不锈钢控制箱( 尺寸: 500 mm 470 mm 170 mm) 内, 外接气源球阀, 利用泵区上方管带区的净化风做动力。箱体利用槽钢固定在泵前方的管廊支柱上。气动执行器上装有快速排气阀, 换向阀的输出气路与快速排气阀相连。操作工通过操纵换向阀对执行机构进行控制, 调节闸阀开度。系统控制原理如图1 所示。

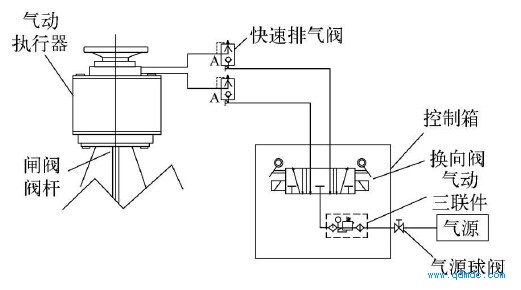

图1气动马达阀门执行器控制原理
注: 1 个换向阀控制1 台阀, 当需要控制2 台阀时, 控制箱内安装2 个换向阀即可, 箱体尺寸不变
