气动产品中气动马达结构原理图
一些气动产品的动力源中都要用到气动马达，其中很大部分产品把马达直接做进成品中，这样既减速整体产品重量，也缩小了体积．下面列举气动打磨机和气动刻磨机结构图及每个部件对应的名称．希对广大客户有所帮助．
一．气动打磨机结构图
序号 名称 数量 序号 名称 数量 序号 名称 数量
1 进气接头 1 18 后盖 1 33 传动轴 1
2 后本体 1 19 叶片 4 34 排气盖 1
3 螺丝(弹性垫圈) 8 20 转子 1 35 十字螺丝 2
4 扳机 1 21 弹性销 1 36 本体前盖 1
5 弹性销 1 22 气缸 1 38 轴承 1
7 开闭销 1 23 前盖 1 39 卡簧 1
8 O型圈 1 24 轴承 1 40 锁紧环 1
10 弹簧 1 25 主动斜齿轮 1 41 纸垫 1
11 调节开关 1 26 前本体 1 42 纸垫 1
12 O型圈 1 27 把手 1 43 7“磨盘 1
13 O型圈 1 28 垫片 1 45 纸垫 1
14 封塞 1 29 卡簧 1 46 防尘塞 1
15 马达后盖 1 30 波型垫片 1 47 扳手 1
16 卡簧 1 31 传动斜齿轮 1 48 扳手 1
17 轴承 3 32 半月键 1 49 皮套 1

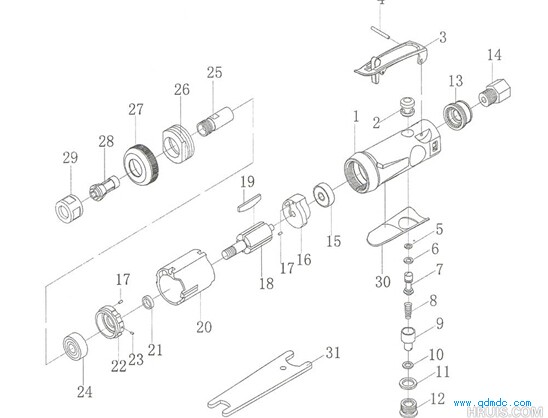

二．气动刻磨机结构图
序号 配件名称 数量 序号 配件名称 数量
1 本体 1 17 定位销φ2x5 2
2 铜衬 1 18 转子 1
3 扳机 1 19 叶片 4
4 扳机销 1 20 气缸 1
5 开闭销O型环 1 21 转子衬套 1
6 开闭销O型环 1 22 前盖 1
7 开闭销 1 23 固定销φ2x4 1
8 喇叭弹簧 1 24 前盖轴承6000ZZ 1
9 调整钮 1 25 夹头座 5
10 调整钮O型环 1 26 锁紧环 1
11 螺帽O型环 1 27 锁紧前盖 1
12 螺帽 1 28 夹头 1
13 消音盖 1 29 夹头螺帽 1
14 进气接头 1 30 护套 1
15 后盖轴承626ZZ 1 31 扳手 2
16 后盖 1
