气动三联件的工作原理、外形及符号图
油雾器在使用中一定要垂直安装，它可以单独使用，也可以和空气过滤器、减压阀、油雾器三件联合使用，组成气源调节装置（通常称之为气动三联件），使之具有过滤、减压和油雾润滑的功能。联合使用时，其连接顺序应为空气过滤器一减压阀一油雾器，不能颠倒，安装时气源调节装置应尽量靠近气动设备附近，距离不应大于5m．原则上每台气动马达的进气端都要加上此元件．
气动三联件（Air service unit）的工作原理图如图、外形图及图形符号如图所示。

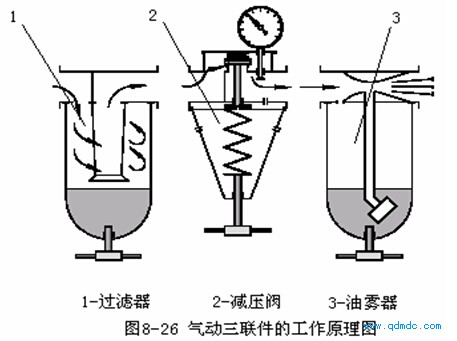

(1)气动三联件的工作原理图：
(2)气动三联件的外形图及图形符号：

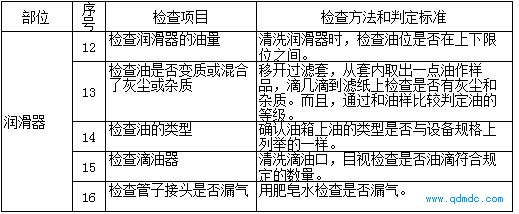

(3)日常检查要点
