方向控制阀在气动马达上的应用
用以改变管道内气体或液体流向的控制元件叫方向控制阀,是控制、调节压缩空气的流动方向、压力和流量的气动元件,利用它们可以组成各种气动回路,使气动马达元件按设计要求正常工作。可以单身、双向远程控制马达。
气动方向控制阀和液压系统的方向控制阀类似,也分为单向阀和换向阀,其分类方法也基本相同。但由于气压传动具有自己独有的特点,气动方向控制阀可按阀芯结构、控制方式等进行分类。

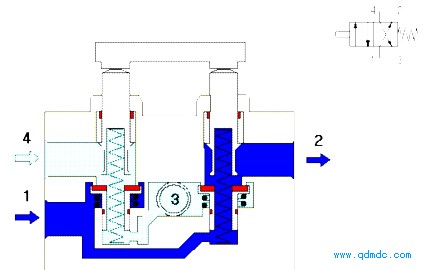

下图用不同工作状态的彩图讲解各种气动换向阀的结构原理。强调其职能符号。
1、n位二通换向阀
2、n位三通换向阀
3、n位四通换向阀

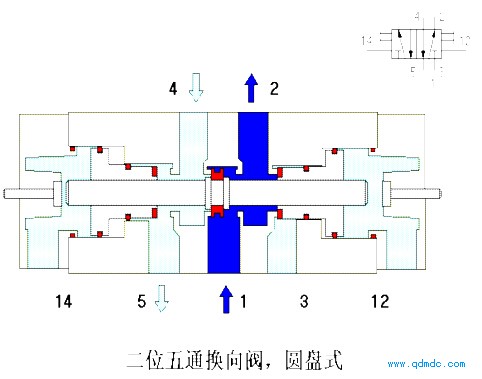

4、n位五通换向阀
