气动马达结构爆炸剖析图

 叶片式气动马达重量轻,输出功率大。气动马达分单向转动和双向转动。单向转动可以设计成顺时针旋动或逆时针旋动。可以是带反转或无反转马达叶片式马达。气动马达需要空气气管方式润滑, 润滑装置尽可能的靠近马达。气动马达可以在温度高达摄氏93度的环境中使用,每个马达都配置有精密的重载轴承和多片叶片保证平稳和连贯的功率输出,同时有壳体结构和法兰固定结构供选择安装。

 叶片式气动马达,它包括壳体、转子、叶片、密封条和垫块,转子位于中心,壳体位于外部,叶片安放在壳体对角的空心圆环内,同时也位于转子的槽内,并与转子成一个角度,叶片的一个平面与转子的圆台侧.

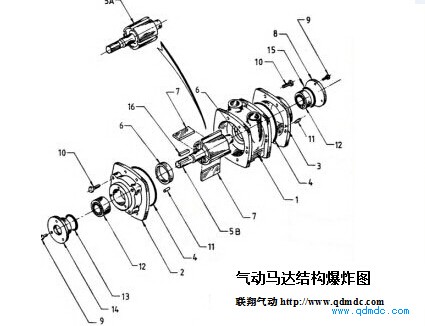

气动马达结构爆炸图

叶片式气动马达结构,包括:气缸,气缸内部设有容置腔,容置腔内设有转子,转子上设有多个叶片和叶片槽,叶片重量轻,且与叶片槽之间的摩擦系数小,马达启动时,叶片易吹出,保证马达的精确启动。

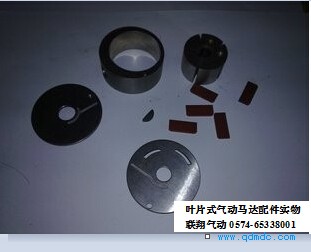

实物配件图


 气动马达可通过减速得到高扭矩,举例10:1,60:1的减速,相应转速会降底,客户可以选用功率、小耗气的马达而重到大功率马达的大扭矩。减速方式有行星(如上图)、摆线等。

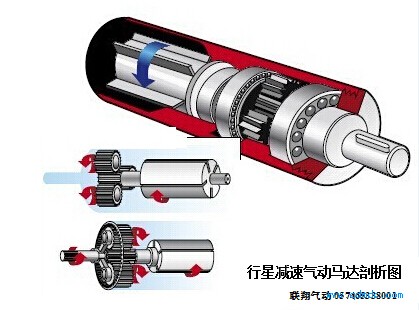

行星减速气动马达剖析图



气动马达结构
