低速气动马达使用说明
一、 使用条件:
1、使用动力:压缩空气(经冷冻干燥处理为标准)
2、最高操作压力:7kg/cm²(100psi)正常使用压力:7kg/cm²
3、周围温度:-10℃~+70℃在不结冰(冻)状态下才可使用
4、润滑油:叶片式气动马达空气入口经注油器给油,使用ISO VG32低粘度润滑油,每分钟1~2滴。
5、活塞式气动马达缸体内部每年更换加注LUGREASELS-1EH黄油
二、 使用规范:有负荷可以连续使用,无负荷不可连续使用。
使用注意事项:
1、气动马达传动轴心连接不当时,会形成不良动作并导致故障
2、发现马达故障时,立即停止使用,并由专业人员进行检查、调整、维修
3、空气供应来源要充足,以免造成转速忽快忽慢

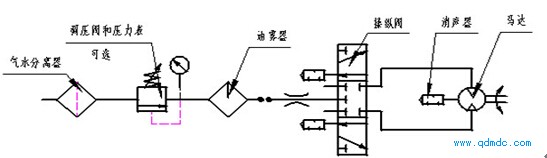

三、气动马达安装简图及配管注意事项:
1、气动马达之主要故障原因,是由于灰尘、杂质、生料带头,等异物进入气室造成,所以配管前必须先用压缩空气或其它方式将管内残留异物清除。
2、 经气泵(压缩机)或储气罐的气体必须加气源三联件处理才可进入气动马达,
(不按马达上的警告标志没加气源三联件造成马达损坏的,不在保修范围!)
3、使用时应以空气马达原始设之空气入口大小为配管标准。
四、 运转注意事项:
1、确认旋转方向是否正确,及被驱动体与轴心之间有无不正确安装
2、气动马达速度之控制和稳定性,要由空气端进行调整,排气端才不会产生背压
3、马达不可在无负荷状态下连续旋转或高速旋转,连续无负荷空转时,气动马达会降低使用寿命或超速损坏
4、负荷工作(正常使用)时,慢慢旋转空气调压器或针阀式调速阀提高空气压力,到达需要的旋转数,若强制使用超过最大压力时气动马达会损坏,故请勿超压使用。
五、保养维修条例:
1、保固期内因使用、保管不当或其它人为因素引起的故障,本公司负责提供有偿服务。保固期外,本公司负责继续向您提供有偿服务
2、由于运输、保管不当或未按使用说明书规定方法使用操作,自行拆动产品零件等原因造成的损坏,则不在保固范围之内,消耗品件不在保固范围内
六、低速气动马达特点、参数:
低速气动马达,具有0-300转/分钟五款速度,转速可由气流量来调节。外形体积小巧(外径102mm*高度160mm),安装方便,低速大扭力、可双向旋转和连接安装等特点的工作适应性较强,可适用于无级调速、启动频繁、经常换向、高温潮湿、易燃易爆、负载启动、不便人工操纵及有过载可能的场合。
型号 |
减速比 |
马力 |
扭力 |
速度 r.p.m |
耗气量 |
重量 kg | |||
HP |
KW |
N.M |
lb.in |
m3/hr |
cfm | ||||
2VA |
10:1 |
0.71 |
0.53 |
16.63 |
147 |
300 |
37 |
22 |
5.5 |
15:1 |
0.68 |
0.50 |
24..25 |
215 |
200 |
39 |
23 |
5.5 | |
20:1 |
0.62 |
0.46 |
29.51 |
262 |
150 |
46 |
27..5 |
5.5 | |
30:1 |
0.58 |
0.43 |
38..9 |
346 |
100 |
51 |
31 |
5.5 | |
60:1 |
0.45 |
0.34 |
63 |
558 |
50 |
51 |
31 |
5.5 | |
4VA |
10:1 |
1.30 |
0.94 |
31 |
274 |
300 |
60 |
71 |
6.2 |
15:1 |
1.27 |
0.90 |
45.2 |
400 |
200 |
60 |
71 |
6.2 | |
20:1 |
1.17 |
0.87 |
55 |
487 |
150 |
60 |
71 |
6.2 | |
30:1 |
1.10 |
0.79 |
75.5 |
668 |
100 |
60 |
71 |
6.2 | |
60:1 |
0.83 |
0.61 |
117 |
1038 |
50 |
60 |
71 |
6.2 |

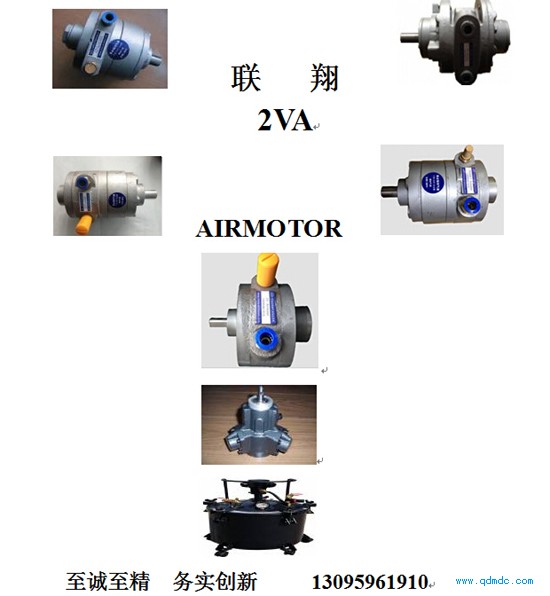

七、说明书封面:
